動態平衡電動二通閥
- 品牌： 沃茨實業
- 型號： W-DP915-16T
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品應用：
沃茨實業W-DP915動態平衡電動二通閥主要用于解決暖通空調系統中的水力失調問題，是集動態平衡和電動二通于一體的產品，特點是抗干擾能力強，控制精度高，在系統負荷波動較大的變流量系統中優勢明顯。
工作原理：
1通過動態平衡功能動態平衡系統的阻力，需要設備輸送介質流量在一定壓差范圍內不受系統壓力波動影響，保持恒定。
2根據設備的輸入信號對電熱式開關驅動器進行動作，實現閥的開關功能。
技術參數：
閥體參數
|
規格 |
閥門
形式 |
偏差 |
公稱
壓力 |
介質溫度 |
壓差(kpa) |
流量m3/h |
|
DN15
DN20
DN25 |
二通 |
5% |
25Bar |
2~90°C |
25~250 |
0.45~1.76 |
流量按客戶需求定制
驅動器技術參數：
|
編號 |
電壓 |
功率 |
環境溫度 |
防水性 |
|
60 00 01 |
230V |
1.8W |
0~60℃ |
IP40 |
|
60 00 02 |
24V |
1.8W |

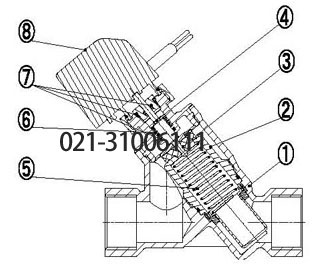

產品結構圖：
安裝尺寸：
|
規格 |
G |
L(mm) |
H(mm) |
|
DN15 |
G1/2” |
105 |
145～150 |
|
DN20 |
G3/4” |
105 |
|
|
DN25 |
G1” |
112 |
安裝及注意事項：
1注意驅動器參數，根據要求來定工作電壓。
2產品出廠前已經進行整機測試，應盡量避免現場拆卸及損壞驅動器。
3預留空間以方便維護調試，閥門兩端建議使用活接，這樣可以方便驅動器定位。
4安裝時應注意水流方向與閥體上箭頭所指方向一致。
5閥體和管道的連接需要用生料帶（用麻繩可能會把閥體撐裂）安裝扭矩M一般不會超過30NM (如右圖)，
6系統打壓不要關閉閥門（閥門出廠不會全關閉狀態）
7鎖緊工具需要用呆扳手（可防護六角不被損壞）
提示：安裝前應閱讀本說明書，按要求進行操作。
