HQ44X微阻球形止回閥
- 品牌： 沃茨實業
- 型號： HQ44X
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
HQ44X微阻球形止回閥采用橡膠球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.HQ44X微阻球形止回閥流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.HQ44X微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
HQ44X止 回閥由閥體、球體和擋板等組成，采用橡膠包滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下、左右滾動，從而打開和關閉閥門，消聲式關閉，不 產生水錘，密封性很好，水頭損失少，可水平或垂直安裝。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲。該 閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。該止回閥用于一般工業管道，作為阻止介質逆流用；微阻球形止回閥比旋啟式止回閥水錘平均值下降45%，噪聲下降60%。
產品主要零部件：
|
零件名稱 |
閥體 |
閥瓣 |
閥座 |
彈簧 |
|
材料 |
鑄鐵、球鐵、鑄鋼 |
鑄銅、不銹鋼 |
銅、不銹鋼 |
不銹鋼 |

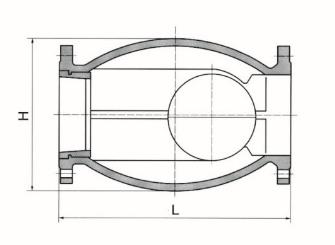

產品結構圖：
產品外形連接尺寸：
|
DN（mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
781 |
914 |
978 |
978 |
1295 |
1448 |
1600 |
1760 |
1900 |
|
H |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
470 |
500 |
|
|
|
|
|
|
|
|
|
H1 |
|
|
|
|
|
|
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
