DVF動態平衡閥

更新：2016/4/15 15:29:23 點擊：

品牌：沃茨實業
型號： DVF
電話： 021-31006111 021-31006222
手機： 13061905680 15821957931

產品介紹

產品簡介：

上海沃茨DVF動態平衡閥，用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，可使系統流量自動恒定在要求的設定值。

特點：

1、能使系統流量自動平衡在要求的設定值；

2、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”，提高供熱，空調的室溫合格率；

3、能有效地克服“大流量，小溫差”的不良運行方式，提高系統能效，實現經濟運行。

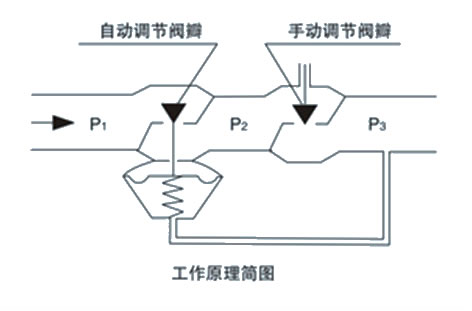

DVF動態平衡閥工作原理:

動態平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到某一位置時，即人為確定了“設定流量”，以及相對應的固定（P2-P3）值。當系統流量增大時，（P2-P3）的實際值超過了允許的給定值，此時自動調節閥瓣自動關小，直至流量重新維持到設定流量，反之亦然。

DVF動態平衡閥工作原理圖

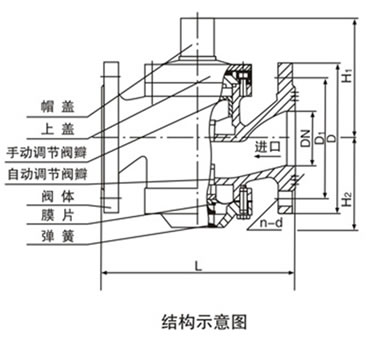

DVF動態平衡閥產品結構圖：

DVF動態平衡閥結構圖

主要外型尺寸及性能參數：

DN	L	D	D1	N-d	H1	H2	流量控制范圍 m3／h
15	110	螺紋連接			72	70	0.1～1
20	110				72	70	0.1～1.5
25	115				81	74	0.2～2
32	160	135	100	4-18	110	70	0.5～d
40	200	14	110	4-18	125	110	1～6
50	215	160	125	4-18	120	115	2～10
65	230	180	145	4-18	138	120	3～15
80	275	195	160	8-18	150	146	5～25
100	290	215	180	8-18	172	165	10～35
125	310	245	210	8-18	183	208	15～50
150	350	280	240	8-22	200	205	30～80
200	430	335	295	12-22	230	295	40～180
250	520	405	355	12-26	255	345	100～300
300	635	460	410	12-26	357	430	150～500
350	670	520	470	16-26	372	495	200～700

動態平衡閥產品設計選型：

1、一般在管網大的分支點，熱入口，室內立管皆應設計、安裝動態平衡閥，以提高系統調節性能。

2、選用時可參考（主要外型尺寸及性能參數表）和（自力式平衡閥選型圖），設計流量應選在圖中的涂

黑部分。

3、動態平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力

時，為安全起見，動態平衡閥宜安裝在供水管上。

4、使用溫度100℃，公稱壓力1.6MPa。

5、適用壓差范圍：20～300Kpa。當系統流體工作壓差超過300Kpa 時，為防止產生噪音，應采取措施將

多余的壓差消耗掉。

6、動態平衡閥不具備關斷功能，根據需要應另設關斷閥門。

7、選用DN15～DN25 口徑的動態平衡閥，須注明連接方式。

注意事項：

非管理人員不能隨便改變開度；表連接，可方便地顯示閥門前后的壓差及流經閥門的流量。盡管平衡閥具有很多優點，但它在空調水系統的應用還存在不少問題。如果這些問題解決不好，平衡閥的特點并不能充分顯現出來。平衡閥的作用是為了調節系統內，各個分配點的（如每一個樓座）的預定流量。每一座樓的入口處都安裝平衡閥，可以使供暖系統的總流量得到合理分配。
